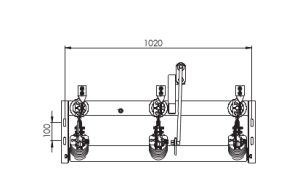

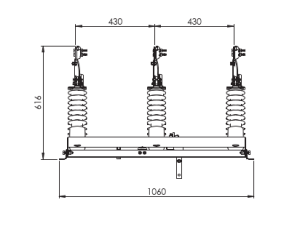

Odłącznik napowietrzny ON III SA 24/4

 Odłączniki    napowietrzne    typu    ON   III    SA    24/4    posiadają    budowę  trójbiegunową    ze    wspólną    podstawą    (ramą)    oraz    wspólnym    napędem    dla    wszystkich    biegunów.    Każdy    biegun    odłącznika    zbudowany    jest    na  dwóch   izolatorach    wsporczych.    Jeden    izolator    przymocowany    jest    do    podstawy    (ramy)    drugi    do    łożyskowanej   belki    ruchomej.  Taka    budowa    zapewnia    jednoczesne    zamykanie    i    otwieranie    wszystkich    biegunów.

Odłączniki    standardowo    zbudowane    są    na    izolatorach    porcelanowych.  Mocowane poziomo na słupie.

Tor    prądowy    każdego    bieguna    składa    się    ze    styków    głównych.    Elementy    te    zamocowane    są    na    kasetach   wsporczych    umieszczonych    bezpośrednio    na    izolatorach    wsporczych.    Główny    tor    prądowy    stanowi    płaski    styk   stały   oraz    skręcone    ze    sobą    dwa    profilowane    styki    ruchome.    Styki    ruchome    toru    prądowego    zostały   wyprofilowane    w   kształt    zapewniający    bezproblemowe    samonaprowadzanie    się    oraz    dużą    powierzchnię    przylegania.   Dodatkowo,mocowanie    styków    ruchomych    posiada    techniczny    luz,    dzięki    któremu    powierzchnia    przylegania    styków   ruchomych    ze    stykiem   stałym    (lub    stykiem    uziemnika)  jest    optymalna.    Styki    główne    standardowo    wykonane    są    z   płaskownika miedzianego,    zabezpieczone    przed    korozją    poprzez    cynowanie,    dodatkowo    mogą    być    srebrzone.


Każdy    biegun    ruchomy    odłącznika    w    standardzie    wyposażony    jest  w    przegub    ruchomy    z    zaciskiem    prądowym   16-95    mm²,    na    życzenie    120    mm².    Przegub    ma    za    zadanie    zapobiegać    łamaniu    się    linki    lub    przewodu   zasilającego.    Do    zacisku    można    przyłączyć    linkę    lub    przewód    o    przekroju    do    95    (120)    mm².    Żeby    zapewnić   optymalną    drogę    przepływu    prądu,    zacisk    przyłączeniowy    połączony    jest    ze    stykiem    głównym    poprzez    miedziane   złącze    elastyczne.    Do    przyłączenia    linki    lub    przewodu    zasilającego    od    strony    styku    stałego    zastosowano    zacisk   prądowy    pozwalający    również    przyłączyć    linkę    o    przekroju    do    95    (120)    mm².


Ramę    odłączników    wykonano    z    profili    zamkniętych    i    kształtowników  zimnogiętych.    Zabezpieczenie    przed    korozją   stanowi    powłoka    cynku    wykonana    metodą    zanurzeniową.    Odłączniki    typu    ON  III    SA    24/4
przystosowane    są    do    montażu    w    poziomie    na    wszystkich    standardowych konstrukcjach    energetycznych,    stosowanych   w    zawodowej    energetyce.

Sterownie    odłącznikiem    odbywa    się    przy    pomocy    napędu    ręcznego typu    NRA(u)    lub    silnikowego    NEA.
