Ogranicznik przepięć średnich napięć POLIM D 10-03
towar niedostępny
Opis
Ogranicznik przepięć SN do zastosowania napowietrznego i wnętrzowego. Wyposażony w zac.górny 1000.
Zewnętrzna powłoka ograniczników typu POLIM-D wykonana jest z polimerów silikonowych, które są połączone bezpośrednio z aktywnymi elementami, tak jak w przypadku dobrze sprawdzonych ograniczników typu MVK/MWK. To rozwiązanie stanowi zabezpieczenie przed niekorzystnym wpływem wszelkich warunków zewnętrznych. Plastyczna obudowa nie może pęknąć przy przeciążeniu. Stopa łuku utrzymuje się na izolacyjnej obudowie i doświadczalnie stwierdzono, że eksplozja dla tych konstrukcji jest niemożliwa.
| Napięcie trwałej pracy | 10 | ||
| Napięcie znamionowe | 12,5 | ||
| Napięcie obniżone (Uo) w kV szczyt przy określonym prądzie udaru | udar 1/ ... μs przy | 5kA | 36,1 |
| 10kA | 39,9 | ||
| udar 8/20 μs przy | 1kA | 29,1 | |
| 2,5kA | 30,8 | ||
| 5kA | 32,6 | ||
| 10kA | 35 | ||
| 20kA | 39,8 | ||
| udar 30/60 μs przy | 125A | 25,9 | |
| 250A | 26,8 | ||
| 500A | 27,7 |

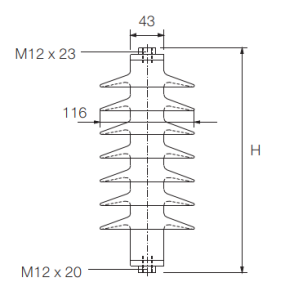

| Obudowa | 3 | |
| Droga upływu mm | 306 | |
| Droga przeskoku mm | 170 | |
| Odstęp izolacyjny | Emin mm | 157 |
| Fmin mm | 175 | |
| Wysokość H mm | 191 | |
| Masa kg | 1,2 |
