Ogranicznik przepięć średnich napięć POLIM D 12-03
Cena regularna:
Cena regularna:
towar niedostępny
Opis
Ogranicznik przepięć SN do zastosowania napowietrznego i wnętrzowego. Wyposażony w zac.górny 1000.
Zewnętrzna powłoka ograniczników typu POLIM-D wykonana jest z polimerów silikonowych, które są połączone bezpośrednio z aktywnymi elementami, tak jak w przypadku dobrze sprawdzonych ograniczników typu MVK/MWK. To rozwiązanie stanowi zabezpieczenie przed niekorzystnym wpływem wszelkich warunków zewnętrznych. Plastyczna obudowa nie może pęknąć przy przeciążeniu. Stopa łuku utrzymuje się na izolacyjnej obudowie i doświadczalnie stwierdzono, że eksplozja dla tych konstrukcji jest niemożliwa.
Napięcie trwałej pracy | 12 | ||
Napięcie znamionowe | 15 | ||
Napięcie obniżone (Uo) w kV szczyt przy określonym prądzie udaru | udar 1/ ... μs przy | 5kA | 43,3 |
10kA | 47,9 | ||
udar 8/20 μs przy | 1kA | 34,9 | |
2,5kA | 37 | ||
5kA | 39,1 | ||
10kA | 42 | ||
20kA | 47,7 | ||
udar 30/60 μs przy | 125A | 31,1 | |
250A | 32,2 | ||
500A | 33,2 |

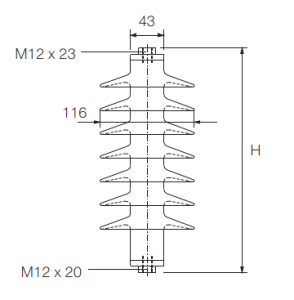

Obudowa | 3 | |
Droga upływu mm | 306 | |
Droga przeskoku mm | 170 | |
Odstęp izolacyjny | Emin mm | 157 |
Fmin mm | 175 | |
Wysokość H mm | 191 | |
Masa kg | 1,2 |
