Rozłącznik NAL 24-6 K 235 L

Dostępność: brak towaru
Cena brutto: 6 562,05 zł 6562.05
Cena netto: 5 335,00 zł
ilość szt.

towar niedostępny

Producent: ABB
Kod produktu: ABB_NAL 24-6 K 235 L

Opis

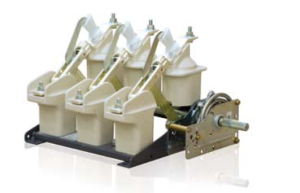

Rozłącznik wnętrzowy typu NAL.

Wyposażenie:

- napęd lewostronny

- mechanizm napędowy - 1 sprężynowy



Rozłączniki z rodziny NAL cechują się zwartą, modułową konstrukcją i szeroką funkcjonalnością. Dzięki unikatowemu systemowi gaszenia łuku elektrycznego i wysokiej zdolności łączeniowej, stanowią one atrakcyjne rozwiązanie jako główny element wyłączeniowy dla aplikacji w rozdzielnicach zamkniętych, jak i stacjach transformatorowych. W połączeniu z wkładkami bezpiecznikowymi CEF i CMF, rozłączniki
NALF zapewniają kontrolę nad pełnym zakresem prądów przeciążeniowych i zwarciowych.

Główne obszary zastosowań rozłączników NAL:
– rozłącznik liniowy w sieciach średniego napięcia,
– zestaw rozłącznika z bezpiecznikami do łączenia i zabezpieczania:
– transformatorów dystrybucyjnych SN

Konstrukcja bazowa aparatu składa się z podstawy, izolatorów oraz elementów toru prądowego. Jest dostępna w następujących
podziałkach biegunowych:

– 24 kV – 170 mm*(z przegrodami izolacyjnymi), 235 mm i 275 mm

Parametry techniczne:

Napięcie znamionowe: 24 kV

Prąd znamionowy: 630 A

Podziałka : 235 mm

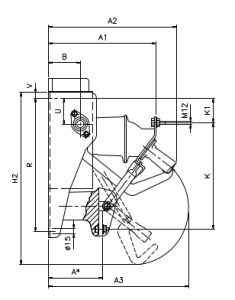

Wymiary:

A

A1

A2

A3

B

H

H1

H2

K

K1

M

N

N1

P

R

S

225

375

418

511

98

534

577

600

441

87

582

186

202

235

500

525
