Rozłącznik NAL 24-6 K 235 RE
Cena regularna:
Cena regularna:
towar niedostępny
Opis

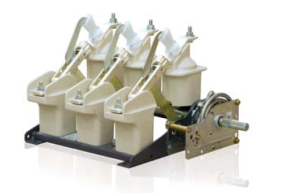

Rozłącznik wnętrzowy typu NAL.
Wyposażenie:
- napęd prawostronny
- uziemnik
- mechanizm napędowy - 1 sprężynowy
Rozłączniki z rodziny NAL cechują się zwartą, modułową konstrukcją i szeroką funkcjonalnością. Dzięki unikatowemu systemowi gaszenia łuku elektrycznego i wysokiej zdolności łączeniowej, stanowią one atrakcyjne rozwiązanie jako główny element wyłączeniowy dla aplikacji w rozdzielnicach zamkniętych, jak i stacjach transformatorowych. W połączeniu z wkładkami bezpiecznikowymi CEF i CMF, rozłączniki
NALF zapewniają kontrolę nad pełnym zakresem prądów przeciążeniowych i zwarciowych.
Główne obszary zastosowań rozłączników NAL:
– rozłącznik liniowy w sieciach średniego napięcia,
– zestaw rozłącznika z bezpiecznikami do łączenia i zabezpieczania:
– transformatorów dystrybucyjnych SN
Konstrukcja bazowa aparatu składa się z podstawy, izolatorów oraz elementów toru prądowego. Jest dostępna w następujących
podziałkach biegunowych:
– 24 kV – 170 mm*(z przegrodami izolacyjnymi), 235 mm i 275 mm
Parametry techniczne:
Napięcie znamionowe: 24 kV
Prąd znamionowy: 630 A
Podziałka : 235 mm

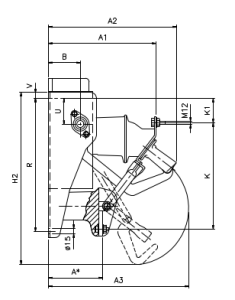

Wymiary:
A | A1 | A2 | A3 | B | H | H1 | H2 | K | K1 | M | N | N1 | P | R | S |
225 | 375 | 418 | 511 | 98 | 534 | 577 | 600 | 441 | 87 | 582 | 186 | 202 | 235 | 500 | 525 |
