Rozłącznik NALF 24-6 A 170 RE

Dostępność: brak towaru
Cena brutto: 9 000,00 zł

Cena regularna:

9000.00
Najniższa cena z 30 dni przed obniżką:
Cena netto: 7 317,07 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

Producent: ABB
Kod produktu: ABB_NALF 24-6 A 170 RE

Opis

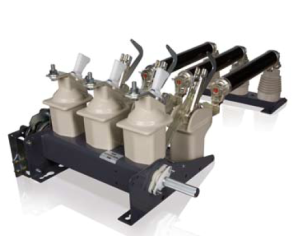

Rozłącznik wnętrzowy typu NALF

Wyposażenie:

- napęd prawostronny

- uziemnik

- mechanizm napędowy - 2 sprężynowy



Rozłączniki z rodziny NALF cechują się zwartą, modułową konstrukcją i szeroką funkcjonalnością. Dzięki unikatowemu systemowi gaszenia łuku elektrycznego i wysokiej zdolności łączeniowej, stanowią one atrakcyjne rozwiązanie jako główny element wyłączeniowy dla aplikacji w rozdzielnicach zamkniętych, jak i stacjach transformatorowych. W połączeniu z wkładkami bezpiecznikowymi CEF i CMF, rozłączniki
NALF zapewniają kontrolę nad pełnym zakresem prądów przeciążeniowych i zwarciowych.

Główne obszary zastosowań rozłączników NALF:
– rozłącznik liniowy w sieciach średniego napięcia,
– zestaw rozłącznika z bezpiecznikami do łączenia i zabezpieczania:
– transformatorów dystrybucyjnych SN

Konstrukcja bazowa aparatu składa się z podstawy, izolatorów oraz elementów toru prądowego. Jest dostępna w następujących
podziałkach biegunowych:

– 24 kV – 170 mm*(z przegrodami izolacyjnymi), 235 mm i 275 mm

Podstawę bezpiecznikową z lub bez wyzwalacza bezpiecznikowego można zamontować zarówno od strony styków stałych, jak i od strony osi obrotu noży głównych.Podstawa bezpiecznikowa z sześcioma izolatorami może być dostarczana oddzielnie; z sygnalizacją przepalenia się wkładki  i z możliwością montażu po stronie osi obrotu noży.

Parametry techniczne:

Napięcie znamionowe: 24 kV

Prąd znamionowy: 630 A

Podziałka : 170 mm

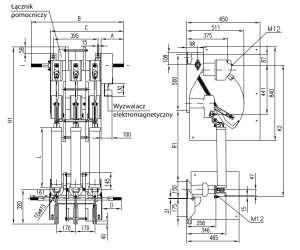

A

B

C

D

202

840

654

174

Typ bezp.

In [A]

H1

K2

L

R1

CEF

8-63

1440

1075

442

525

CEF

80-125

1445

1170

557

620
