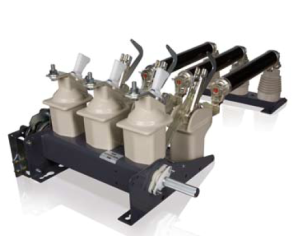

Rozłącznik NALF 24-6 A 235 L

Rozłącznik wnętrzowy typu NALF

Wyposażenie:

- napęd lewostronny

- mechanizm napędowy - 2 sprężynowy

Rozłączniki z rodziny NALF cechują się zwartą, modułową konstrukcją i szeroką funkcjonalnością. Dzięki unikatowemu systemowi gaszenia łuku elektrycznego i wysokiej zdolności łączeniowej, stanowią one atrakcyjne rozwiązanie jako główny element wyłączeniowy dla aplikacji w rozdzielnicach zamkniętych, jak i stacjach transformatorowych. W połączeniu z wkładkami bezpiecznikowymi CEF i CMF, rozłączniki
NALF zapewniają kontrolę nad pełnym zakresem prądów przeciążeniowych i zwarciowych.

Główne obszary zastosowań rozłączników NALF:
– rozłącznik liniowy w sieciach średniego napięcia,
– zestaw rozłącznika z bezpiecznikami do łączenia i zabezpieczania:
– transformatorów dystrybucyjnych SN

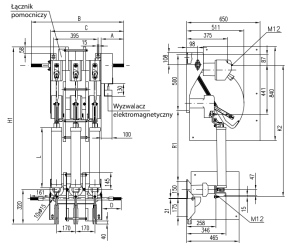

Konstrukcja bazowa aparatu składa się z podstawy, izolatorów oraz elementów toru prądowego. Jest dostępna w następujących
podziałkach biegunowych:

– 24 kV – 170 mm*(z przegrodami izolacyjnymi), 235 mm i 275 mm

Podstawę bezpiecznikową z lub bez wyzwalacza bezpiecznikowego można zamontować zarówno od strony styków stałych, jak i od strony osi obrotu noży głównych.Podstawa bezpiecznikowa z sześcioma izolatorami może być dostarczana oddzielnie; z sygnalizacją przepalenia się wkładki  i z możliwością montażu po stronie osi obrotu noży.

Parametry techniczne:

Napięcie znamionowe: 24 kV

Prąd znamionowy: 630 A

Podziałka : 230 mm
