Rozłącznik NALF 24-6 A 275 RE
Cena regularna:
Cena regularna:
towar niedostępny
Opis

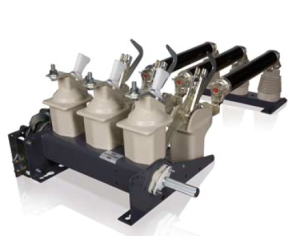

Rozłącznik wnętrzowy typu NALF
Wyposażenie:
- napęd lewostronny
- uziemnik
- mechanizm napędowy - 2 sprężynowy
Rozłączniki z rodziny NALF cechują się zwartą, modułową konstrukcją i szeroką funkcjonalnością. Dzięki unikatowemu systemowi gaszenia łuku elektrycznego i wysokiej zdolności łączeniowej, stanowią one atrakcyjne rozwiązanie jako główny element wyłączeniowy dla aplikacji w rozdzielnicach zamkniętych, jak i stacjach transformatorowych. W połączeniu z wkładkami bezpiecznikowymi CEF i CMF, rozłączniki
NALF zapewniają kontrolę nad pełnym zakresem prądów przeciążeniowych i zwarciowych.
Główne obszary zastosowań rozłączników NALF:
– rozłącznik liniowy w sieciach średniego napięcia,
– zestaw rozłącznika z bezpiecznikami do łączenia i zabezpieczania:
– transformatorów dystrybucyjnych SN
Konstrukcja bazowa aparatu składa się z podstawy, izolatorów oraz elementów toru prądowego. Jest dostępna w następujących
podziałkach biegunowych:
– 24 kV – 170 mm*(z przegrodami izolacyjnymi), 235 mm i 275 mm
Podstawę bezpiecznikową z lub bez wyzwalacza bezpiecznikowego można zamontować zarówno od strony styków stałych, jak i od strony osi obrotu noży głównych.Podstawa bezpiecznikowa z sześcioma izolatorami może być dostarczana oddzielnie; z sygnalizacją przepalenia się wkładki i z możliwością montażu po stronie osi obrotu noży.
Parametry techniczne:
Napięcie znamionowe: 24 kV
Prąd znamionowy: 630 A
Podziałka : 275 mm

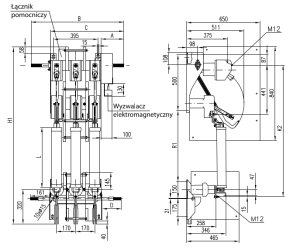

A | B | C | D |
202 | 840 | 654 | 174 |
Typ bezp. | In [A] | H1 | K2 | L | R1 |
CEF | 8-63 | 1440 | 1075 | 442 | 525 |
CEF | 80-125 | 1445 | 1170 | 557 | 620 |
