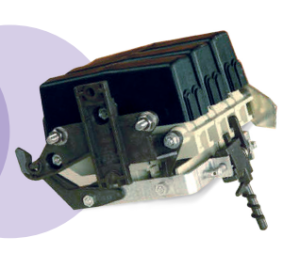

Rozłącznik RSA 1/4 250A

Dostępność: brak towaru
Cena brutto: 2 460,00 zł 2460.00
Cena netto: 2 000,00 zł
ilość szt.

towar niedostępny

Producent: ABB
Kod produktu: ABB__RSA-1/4

Opis

Seria RSA słupowe rozłączniki bezpiecznikowe RSA-1 przeznaczone są do zabezpieczania linii 0,4kV od przeciążeń i zwarć. Ponadto umożliwiają one uziemienie linii przy pomocy uziemiaczy RSAU.

Rozłączniki mogą być stosowane m. in. do: sekcjonowania linii napowietrznych, zabezpieczania odgałęzień linii napowietrznych, zabezpieczania transformatorów po stronie 0,4kV, zabezpieczania odgałęzień linii kablowych ziemnych od linii napowietrznych.

Rozłączniki RSA składają się z części stałej i zdejmowalnej

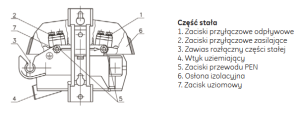

Część stała jest przystosowana do mocowania na słupie lub elewacji budynku. Rozłączniki mogą być
wyposażone w różne rodzaje zacisków przyłączowych umożliwiających przyłączanie przewodów Al i Cu,

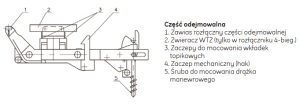

zarówno bez końcówek kablowych jak i z nimi.  Zaciski przewodu PEN przystosowane są do przyłączania przewodów Al 10...120mm2 z końcówkami kablowymi Al. Można do nich przyłączyć zespół zacisku neutralnego RSAN ułatwiający podłączenie przewodów bez końcówek kablowych. Na części odejmowalnej mocowane są wkładki topikowe. Część ta jest zawiasowo łączona z częścią stałą.
Otwory widoczne z jej dołu służą do kontroli obecności wkładek topikowych.
Do budowy rozłączników zastosowano materiały odporne na wpływy atmosferyczne, a mianowicie:
- stopy aluminium,
- stal kwasoodporną,
- tworzywa sztuczne odporne na niskie i wysokie temperatury, promieniowanie ultrafioletowe i pleśnie

W rozłącznikach 4-biegunowych wszystkie bieguny są izolowane w stosunku do korpusu, a w biegunie
neutralnym założony jest fabrycznie zwieracz WTZ-00 lubWTZ-1, w zależności od wielkości gabarytowej rozłącznika. Zwieracz ten może być przez użytkownika wyjęty.



Typ rozłącznika

RSA 1/4

Liczba biegunów

4

Napięcie znam. Łączeniowe

400V 50Hz

Napięcie znam.izolacji

500

Napięcie udarowe

8

Praca znamionowa

ciągła

Stopień zbarudzenia

PD-4

Stopień ochrony

IP-23

Kategoria pracy

AC 23B

Prąd znam. Ciągły

355

Prąd znam.łączeniowy

250

Trwałość łączeniowa

200

Trwałość mechaniczna

1000

Wielkość wkładki

1

Wyposażony w zacisk A 120; maks. przekrój 120 mm2.

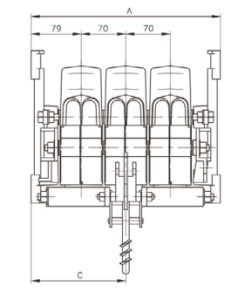

Wymiar A - 368mm

Wymiar C - 184mm
