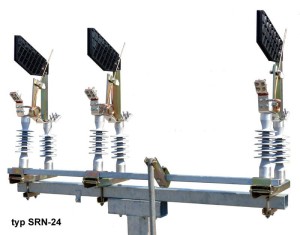

Rozłącznik SRN-24 odm D

Rozłącznik SRN-24 przeznaczony jest do załączania i wyłączania prądów występujacych w sieci rozdzielczej  s. n. w zakresie do 80 A oraz jest zdolny do przewodzenia prądów zwarciowych do 16 kA.

odmiana D - rozłącznik przeznaczony do montażu na nodze słupa pod przewodami linii-> do montażu na żerdziach wirowanych E, EM, EPV

Kompletny wyrób składa się z aparatu łącznikowego oraz cięgien.
Aparat posiada styki miedziane srebrzone.
Styki ruchome wyposażone są w elastyczne przyłącza zabezpieczające przed przełamaniem przewodu doprowadzającego.
Istnieje możliwość skompletowania rozłącznika w wersji z dodatkowymi izolatorami wsporczymi oraz elastycznymi
przyłączami (IWSPE) lub ogranicznikami przepięć i elastycznymi przyłączami (OPSPE).

Rozłącznik może być uruchamiany:
a/ napędem ręcznym typ NO-1 do odm. A i B lub NO-1/O do odm. C, C2 i D
b/ napędem silnikowym typ NIEN-1.2 lub NKM-1.3.

DANE TECHNICZNE:
-napięcie znamionowe                                                              - 24 kV
-napięcie udarowe piorunowe                                                  - 125 kV
-znamionowy prąd ciągły - 400 A
-znamionowy prąd zwarciowy 1s                                              - 16 kA
-znamionowy prąd wyłączeniowy w obw. o małej indukcyjn. - 80 A
-znamionowy prąd wyłączeniowy ładowania kabli - 20 A
-znamionowy prąd wyłączeniowy zwarcia doziemnego - 60 A
-znamionowy prąd wyłączeniowy ładowania kabli i linii nap.
w warunkach zwarcia doziemnego - 38 A
-rozłącznik jest wyposażony w gaszące komory powietrzne
-masa aparatu na izolatorach kompozytowych                        - 42 kg
