Rozłącznik SRNkp-24 -400 odm C2

Dostępność: brak towaru
Cena brutto: 8 917,00 zł

Cena regularna:

8917.00
Najniższa cena z 30 dni przed obniżką:
Cena netto: 7 249,59 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

Producent: IEZD
Kod produktu: IEZD_ SRNkp-24 -400_C2

Opis

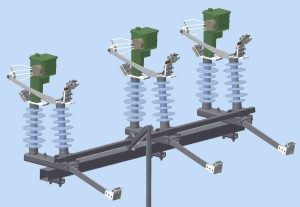

Rozłącznik typ SRUNkp-24/400 przeznaczony jest do załączania i wyłączania prądów występujących  w magistralno-odgałęźnychotwartych sieciach s.n. w zakresie do 400 A, przewodzenia i załączania prądów zwarciowych do 16 kA oraz uziemiania odłączonych obwodów.

odmiana C2 - rozłącznik przeznaczony do montażu na wierzchołku słupa podwójnego
*na poprzeczniku PO-50 (układ płaski przewodów) lub*na głowicy GS-30 (układ trójkątny przewodów) ( na poprzeczniku ) (żerdzie E, EM, EPV)

Kompletny wyrób składa się z aparatu łącznikowego oraz cięgien.


Rozłącznik może być uruchamiany:
a/ napędem ręcznym typ NRkp-1 do odm. A i B lub NRkp-1/O do odm. C, C2 i D
b/ napędem silnikowym typ NKM-1.2 lub NKM-1.3)


Aparat posiada styki miedziane srebrzone.
Styki ruchome wyposażone są w elastyczne przyłącza zabezpieczające przed przełamaniem przewodu doprowadzającego.
Istnieje możliwość skompletowania rozłącznika z uziemnikiem w wersji z dodatkowymi izolatorami wsporczymi oraz elastycznymi
przyłączami lub ogranicznikami przepięć i elastycznymi przyłączami.



DANE TECHNICZNE:
-napięcie znamionowe Ur = 24 kV
-napięcie znamionowe wytrzymywane udarowe Up = 125/145 kV
-prąd znamionowy ciągły I1 = 400 A
-prąd znamionowy zwarciowy 1s Ik = 16 kA
-prąd znamionowy załączalny zwarciowy Ima = 16 kA
-prąd znamionowy wyłączeniowy w obw. o małej indukc./l.cykli Ir/n= 400 A/100
-prąd znamionowy wyłączeniowy ładowania kabli I4a= 20 A
-prąd znamionowy wyłączeniowy zwarcia doziemnego I6a = 60 A
-prąd znamionowy wyłączeniowy ładowania kabli i linii napow. w warunkach zwarcia doziemnego I6b = 34 A
-klasa rozłącznika E3,M2
-gwarantowana trwałość 5000 cykli
-izolatory  wsporcze kompozytowe
-rozłącznik jest wyposażony w próżniowe komory rozłącznikowe
-rozłącznik spełnia wymagania norm   PN-EN 60265-1 oraz PN-EN 60694
