Rozłącznik SRUN-24 odm D
Cena regularna:
Cena regularna:
towar niedostępny
Opis

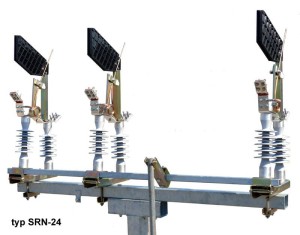

Rozłącznik z uziemnikiem SRUN-24 przeznaczony jest do załączania i wyłączania prądów występujacych w sieci rozdzielczej s. n. w zakresie do 80 A oraz jest zdolny do przewodzenia prądów zwarciowych do 16 kA.
odmiana D - rozłącznik przeznaczony do montażu na nodze słupa pod przewodami linii-> do montażu na żerdziach wirowanych E, EM, EPV
Kompletny wyrób składa się z aparatu łącznikowego oraz cięgien.
Aparat posiada styki miedziane srebrzone.
Styki ruchome wyposażone są w elastyczne przyłącza zabezpieczające przed przełamaniem przewodu doprowadzającego.
Istnieje możliwość skompletowania rozłącznika w wersji z dodatkowymi izolatorami wsporczymi oraz elastycznymi
przyłączami (IWSPE) lub ogranicznikami przepięć i elastycznymi przyłączami (OPSPE).
Rozłącznik może być uruchamiany napędem ręcznym NOU-2 (do odm.A i B) lub NOU-2/O (do odm.C, C2, D)
DANE TECHNICZNE:
-napięcie znamionowe - 24 kV
-napięcie udarowe piorunowe - 125 kV
-znamionowy prąd ciągły - 400 A
-znamionowy prąd zwarciowy 1s - 16 kA
-znamionowy prąd wyłączeniowy w obw. o małej indukcyjn. - 80 A
-znamionowy prąd wyłączeniowy ładowania kabli - 20 A
-znamionowy prąd wyłączeniowy zwarcia doziemnego - 60 A
-znamionowy prąd wyłączeniowy ładowania kabli i linii nap.
w warunkach zwarcia doziemnego - 38 A
-rozłącznik jest wyposażony w gaszące komory powietrzne
-masa aparatu na izolatorach kompozytowych - 42 kg
