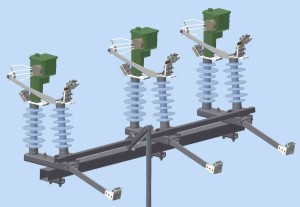

Rozłącznik SRUNkp-24 -400 odm D
towar niedostępny
Opis
Rozłącznik typ SRUNkp-24/400 przeznaczony jest do załączania i wyłączania prądów występujących w magistralno-odgałęźnychotwartych sieciach s.n. w zakresie do 400 A, przewodzenia i załączania prądów zwarciowych do 16 kA oraz uziemiania odłączonych obwodów.
odmiana D - rozłącznik przeznaczony do montażu na nodze słupa pod przewodami linii
Kompletny wyrób składa się z aparatu łącznikowego oraz cięgien.
Rozłącznik może być uruchamiany napędem ręcznym NRUkp-2 (do odm.A i B) lub NRUkp-2/O (do odm.C, C2, D)
Aparat posiada styki miedziane srebrzone.
Styki ruchome wyposażone są w elastyczne przyłącza zabezpieczające przed przełamaniem przewodu doprowadzającego.
Istnieje możliwość skompletowania rozłącznika z uziemnikiem w wersji z dodatkowymi izolatorami wsporczymi oraz elastycznymi
przyłączami lub ogranicznikami przepięć i elastycznymi przyłączami.
Rozłącznik z uziemnikiem posiada możliwość blokowania w trzech położeniach:
-rozłącznik w położeniu zamkniętym
-rozłącznik w położeniu otwartym nie uziemionym
-rozłącznik w położeniu otwatrym uziemionym
DANE TECHNICZNE:
-napięcie znamionowe Ur = 24 kV
-napięcie znamionowe wytrzymywane udarowe Up = 125/145 kV
-prąd znamionowy ciągły I1 = 400 A
-prąd znamionowy zwarciowy 1s Ik = 16 kA
-prąd znamionowy załączalny zwarciowy Ima = 16 kA
-prąd znamionowy wyłączeniowy w obw. o małej indukc./l.cykli Ir/n= 400 A/100
-prąd znamionowy wyłączeniowy ładowania kabli I4a= 20 A
-prąd znamionowy wyłączeniowy zwarcia doziemnego I6a = 60 A
-prąd znamionowy wyłączeniowy ładowania kabli i linii napow. w warunkach zwarcia doziemnego I6b = 34 A
-klasa rozłącznika E3,M2
-gwarantowana trwałość 5000 cykli
-izolatory wsporcze kompozytowe
-rozłącznik jest wyposażony w próżniowe komory rozłącznikowe
-rozłącznik spełnia wymagania norm PN-EN 60265-1 oraz PN-EN 60694
