Odłącznik napowietrzny, modułowy z konstrukcją pod ograniczniki przepięć SN ONMp III SA 24/4o

Dostępność: na wyczerpaniu
Wysyłka w: 5 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 3 483,00 zł 3483.00
Cena netto: 2 831,71 zł
ilość szt.

towar niedostępny

Producent: ALPAR
Kod produktu: ALPAR_ONMp III SA 24/4o

Opis

Cena nie uwzględnia ograniczników przepieć.

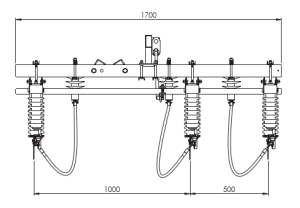

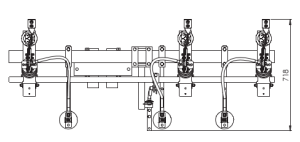

Modułowa    budowa    odłączników    typu    ONMp III SA 24/4o    powala    na    samodzielne    ustawianie    biegunów    względem    siebie    zachowując  minimalne,    bezpieczne    odległości.    Odłączniki    te    można    instalować    na   górze    (nad    przewodami    słupa)    oraz    na    nodze    słupa    w    pozycji    poziomej. W    przypadku    zamawiania    odłącznika    (odłącznikouziemnika)    modułowego    przeznaczonego    do    montażu    na    wierzchołku    słupa    należy    podać  typ    konstrukcji,    do    której    ma    być    przymocowany    łącznik      W    przypadku    zamawiania    odłącznika    (odłączniko-uziemnika)    modułowego    przeznaczonego  do    montażu    do    nogi    słupa    należy    podać    średnicę    wierzchołkową    słupa   wirowanego.
    Odłączniki    napowietrzne    typu    ONMp III SA 24/4o    posiadają  asymetryczną    budowę    trójbiegunową    ze    wspólną    belką    wsporczą    oraz  wspólnym    napędem    dla    wszystkich    biegunów.    Każdy    biegun    odłącznika    zbudowany    jest    na    dwóch    izolatorach    wsporczych.    Jeden    izolator zamocowany    jest    do    konstrukcji    na    stałe,    drugi zamocowany    jest    do łożyskowanej    konstrukcji    ruchomej.    Konstrukcje    ruchome    wszystkich trzech    biegunów    połączone    są    jednym    profilem.    Do    profilu    zamocowany jest    uchwyt    mechanizmu    napędowego    łącznika,    taka    budowa    zapewnia  jednoczesne    zamykanie    i    otwieranie    wszystkich    biegunów.

 Do    zacisku    prądowego    fabrycznie    zamontowany    jest    mostek    LGY    zakończony    miedzianą    płytka    montażową.    W    płytce    montażowej    wykonano   niezbędne    otwory    służące    do    zmontowania    mostka    z    ogranicznikiem  przepięć    i    końcówką    głowicy    kablowej. Aby    zapewnić    optymalną    drogę    przepływu    prądu,    zacisk    przyłączeniowy    połączony    jest    ze    stykiem    głównym    poprzez    miedziane    złącze    elastyczne.   Do    przyłączenia    linki    lub    przewodu    zasilającego    od    strony    styku    stałego    zastosowano    zacisk    prądowy    pozwalający    również    przyłączyć    linkę o    przekroju    do    95    (120)    mm².     Do    belki    głównej    odłącznika    w    standardzie    zamocowane    są    konstrukcje pod    ograniczniki    lub    izolatory    wsporcze    dzięki    czemu    nie    ma    potrzeby    instalować    dodatkowej    konstrukcji    pod    ograniczniki    przepięć.    Takie    rozwiązanie   zapewnia    więcej    miejsca    na    słupie    oraz    zmniejsza    czas realizacji    i    koszty    inwestycji.


 Sterownie    odłącznikiem    odbywa    się    przy    pomocy    napędu    ręcznego  typu    NRA(u)    lub    silnikowego    NEA.
 Odłączniki    modułowe    mogą    być    sterowane    napędem    o    ruchu    posuwisto-zwrotnym,    typu    NRMA(u).



Łączniki  zbudowane na izolatorach porcelanowych.
