Odłącznik napowietrzny, modułowy z uziemnikiem OUNM III SA 24/4 S (1)

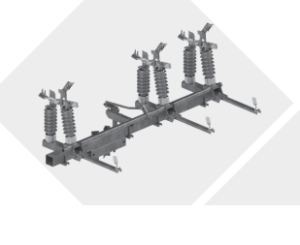

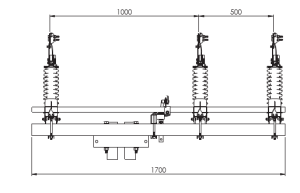

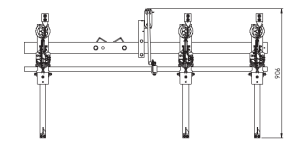

Modułowa    budowa    odłączników    typu    ONM    (OUNM)    III    SA    24/4    pozwala    na    samodzielne    ustawianie    biegunów   względem    siebie    zachowując  minimalne,    bezpieczne    odległości.    Odłączniki    te    można    instalować    na    górze    (nad   przewodami    słupa)    oraz    na    nodze    słupa    w    pozycji    poziomej. W    przypadku    zamawiania    odłącznika    (odłączniko-uziemnika)    modułowego    przeznaczonego    do    montażu    na    wierzchołku    słupa    należy    podać    typ    konstrukcji,    do    której    ma    być    przymocowany    łącznik .    W    przypadku    zamawiania    odłącznika    (odłączniko-uziemnika)    modułowego    przeznaczonego   do    montażu    do    nogi    słupa    należy    podać    średnicę    wierzchołkową    słupa  wirowanego.

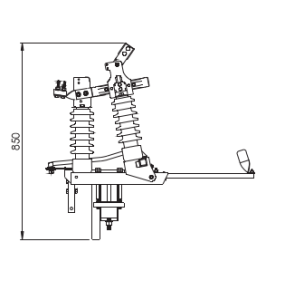

Odłączniki    napowietrzne    typu    ONM    (OUNM)    III    SA    24/4    posiadają asymetryczną    budowę    trójbiegunową    ze    wspólną   belką    wsporczą    oraz   wspólnym    napędem    dla    wszystkich    biegunów.    Każdy    biegun    odłącznika    zbudowany    jest    na   dwóch    izolatorach    wsporczych.    Jeden    izolator zamocowany    jest    do    konstrukcji    na    stałe,    drugi    zamocowany    jest    do łożyskowanej    konstrukcji    ruchomej.    Konstrukcje    ruchome    wszystkich  trzech    biegunów    połączone    są    jednym    profilem.   Do    profilu    zamocowany jest    uchwyt    mechanizmu    napędowego    łącznika,    taka    budowa    zapewnia    jednoczesne    zamykanie   i    otwieranie    wszystkich    biegunów.

    Sterownie    odłącznikiem    odbywa    się    przy    pomocy    napędu    ręcznego  typu    NRA(u)    lub    silnikowego    NEA.Napędy   sprzęga    się    z    mechanizmem napędowym    łącznika    przy    pomocy    2    śrub    M10.  Odłączniki    modułowe    mogą    być   sterowane    napędem    o    ruchu    posuwisto-zwrotnym,    typu    NRMA(u).

Łączniki  zbudowane na izolatorach kompozytowych - silikonowych.
