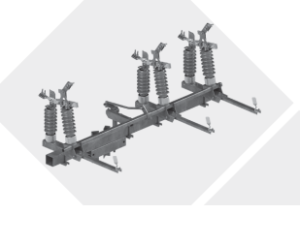

Odłącznik napowietrzny, modułowy z uziemnikiem OUNM III SA 24/4
Cena regularna:
Cena regularna:
towar niedostępny
Opis
Modułowa budowa odłączników typu ONM (OUNM) III SA 24/4 pozwala na samodzielne ustawianie biegunów względem siebie zachowując minimalne, bezpieczne odległości. Odłączniki te można instalować na górze (nad przewodami słupa) oraz na nodze słupa w pozycji poziomej. W przypadku zamawiania odłącznika (odłączniko-uziemnika) modułowego przeznaczonego do montażu na wierzchołku słupa należy podać typ konstrukcji, do której ma być przymocowany łącznik . W przypadku zamawiania odłącznika (odłączniko-uziemnika) modułowego przeznaczonego do montażu do nogi słupa należy podać średnicę wierzchołkową słupa wirowanego.

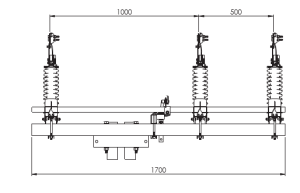

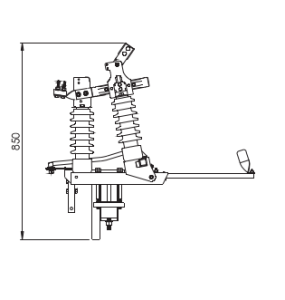

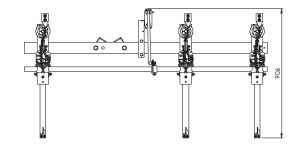

Odłączniki napowietrzne typu ONM (OUNM) III SA 24/4 posiadają asymetryczną budowę trójbiegunową ze wspólną belką wsporczą oraz wspólnym napędem dla wszystkich biegunów. Każdy biegun odłącznika zbudowany jest na dwóch izolatorach wsporczych. Jeden izolator zamocowany jest do konstrukcji na stałe, drugi zamocowany jest do łożyskowanej konstrukcji ruchomej. Konstrukcje ruchome wszystkich trzech biegunów połączone są jednym profilem. Do profilu zamocowany jest uchwyt mechanizmu napędowego łącznika, taka budowa zapewnia jednoczesne zamykanie i otwieranie wszystkich biegunów.
Sterownie odłącznikiem odbywa się przy pomocy napędu ręcznego typu NRA(u) lub silnikowego NEA.Napędy sprzęga się z mechanizmem napędowym łącznika przy pomocy 2 śrub M10. Odłączniki modułowe mogą być sterowane napędem o ruchu posuwisto-zwrotnym, typu NRMA(u).
Łączniki zbudowane na izolatorach kompozytowych - żywicznych.
