Odłącznik napowietrzny ONp III SA 24/4 S

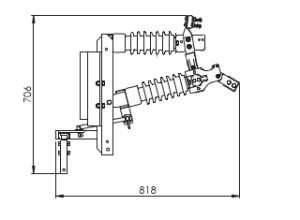

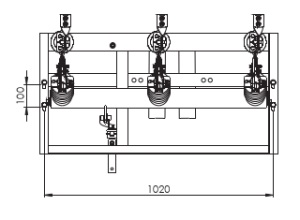

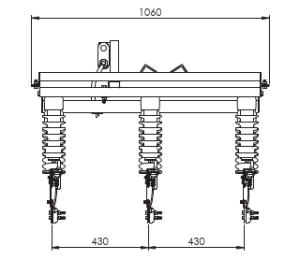

Odłączniki    napowietrzne    typu    ONp   III    SA    24/4    posiadają    budowę trójbiegunową    ze   wspólną    podstawą    (ramą)    oraz    wspólnym    napędem  dla   wszystkich   biegunów.   Integralną    częścią    każdego    odłącznika    pionowego    jest    konstrukcja   mocująca do nogi   słupa. Każdy    biegun    odłącznika zbudowany    jest    na    dwóch   izolatorach    wsporczych.   Jeden izolator    przymocowany    jest    do    podstawy    (ramy)   drugi    do    łożyskowanej    belki ruchomej.

Odłączniki zbudowane    są    na    izolatorach  kompozytowo-silikonowych.


Tor    prądowy    każdego    bieguna    składa    się    ze    styków    głównych. Elementy te   zamocowane    są    na    kasetach    wsporczych    umieszczonych    bezpośrednio    na izolatorach   wsporczych.  Główny    tor    prądowy    stanowi    płaski    styk    stały    oraz    skręcone ze sobą
dwa    profilowane    styki    ruchome.    Styki    ruchome    toru    prądowego    zostały wyprofilowane    w    kształt    zapewniający    bezproblemowe    samonaprowadzanie    się    oraz    dużą    powierzchnię    przylegania.

Styki    główne    standardowo    wykonane    są    z    płaskownika miedzianego,    zabezpieczone   przed    korozją    poprzez    cynowanie,    dodatkowo    mogą    być    srebrzone.


Każdy    biegun    ruchomy    odłącznika    w    standardzie    wyposażony    jest    w  przegub   ruchomy    z    zaciskiem    prądowym    16-95    mm²,    na    życzenie    120    mm².
Przegub    ma    za    zadanie    zapobiegać    łamaniu    się    linki    lub    przewodu    zasilającego.   Do    zacisku    można    przyłączyć    linkę    lub    przewód    o    przekroju    do 95    (120)   mm².   Żeby    zapewnić    optymalną    drogę    przepływu    prądu,    zacisk przyłączeniowy    połączony   jest    ze    stykiem    głównym    poprzez    miedziane  złącze    elastyczne. Do   przyłączenia    linki   lub    przewodu    zasilającego    od strony    styku    stałego    zastosowano    zacisk    prądowy   pozwalający    również  przyłączyć    linkę    o    przekroju    do    95    (120)    mm².

Ramę    odłączników    wykonano    z    profili    zamkniętych    i    kształtowników zimnogiętych.   Zabezpieczenie    przed    korozją    stanowi    powłoka    cynku wykonana    metodą  zanurzeniową.   Odłączniki    typu    ONp    (OUNp)    III    SA  24/4    przystosowane    są    do    montażu   bezpośrednio    na    nodze    słupa.

Sterownie    odłącznikiem    odbywa    się    przy    pomocy    napędu    ręcznego    typu NRA(u)    lub    silnikowego    NEA    Napędy    sprzęga    się    z    mechanizmem    napędowym    łącznika    przy    pomocy    2    śrub    M10.
